Videos de flujo calorico de Panaderia - cafeteria

Corte transversal B-B' ( invierno )

Corte transversal B-B' ( verano )

Corte longitudinal C - C' ( invierno )

Corte longitudinal C-C' (verano )

Unidad 3: Calor

Vídeos:
3 ensayos simultaneos

Fotogramas de momentos esenciales

Lugar de descanso para ciclistas - Cerro san cristobal

Videos ensayo tunel de viento

Seccion vertical

Seccion horizontal

Secciones - Lugar de descanso para ciclistas

Pruebas hechas por flow design

Sección vertical

Sección Horizontal

Entrega n°3 Computacion

Lamina que explica el comportamiento de un flujo de aire que pasa a traves de las espacialidades de mi modelo de taller.
En el podemos observar donde estan ubicados los cortes, Como es el flujo de aire, Velocidades bajas ( azules), medias (verdes) y finalmente amarillos (rapidas)

Flow design videos

Pruebas.

Corte 1 modelo taller

Prueba 1

Corte 2 modelo taller

Prueba 2

Corte 3 modelo aller

Prueba 3

Pruebas en Flow Design

Prueba para secciones-cortes en mi modelo de taller para observar el comportamiento de los flujos de aire a travez del modelo.

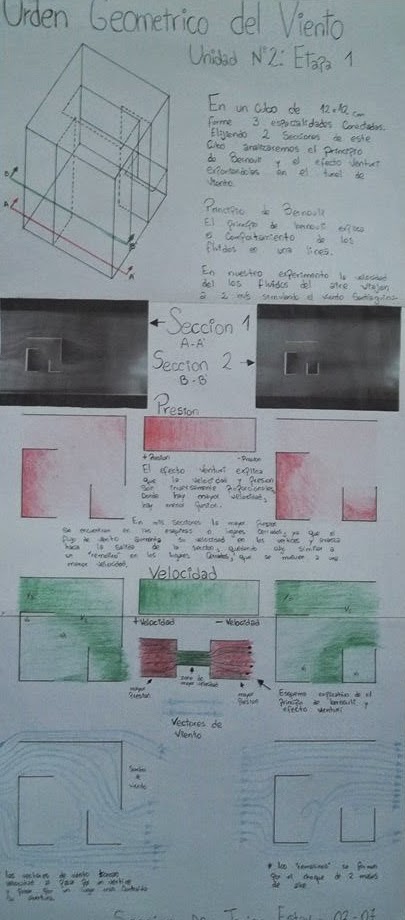

Entrega etapa 1 experimentacion - Unidad 2: Viento - Taller uno

 Link  a travez de google drive:
Lamina

Finalizamos la entrega comprendiendo la geometria y el comportamiento del viento utilizando como instrumento el tunel y sometiendo nuestro experimento en secciones al tunel.
Tambien aprendimos que es el principio de Bernouli y el efecto Venturi y como se comporta la presion y la velocidad ( son inversamente proporcionales ) y como detectar las zonas de mayor velocidad y mayor presion en nuestro modelo a travez de secciones.

Video secciones taller

Seccion 2Seccion 1

El canto de un nuevo amanecer / Ejercicio 2 C1

Storyboard

El canto de un nuevo amanecer / Ejercicio 2 - C1



El canto de las aves que da inicio a un nuevo amanecer.

Unidad 2: Viento

En los siguientes videos ponemos a prueba en el tunel de viento unas cuadriculas para observar los lugares de mayor presion y mayor velocidad en estas cuadriculas.

Primera prueba:
https://www.youtube.com/watch?v=6WO9RYJ1kjs&feature=youtu.be

Segunda prueba:
https://www.youtube.com/watch?v=a3W-zEZ_Bb8&feature=youtu.be

Tercera prueba:
https://www.youtube.com/watch?v=MCDtKTuABI8&feature=youtu.be

Cuarta prueba:
https://www.youtube.com/watch?v=2cNjXobxZDo&feature=youtu.be


Se entiende que hay una proporcion inversa, en la cual a mayor velocidad, menor presion.
 La velocidad del viento aumenta cuando hay una abertura menor por la cual tiene que pasar este, y las zonas de mayor presion se encuentran donde se forman unos ''remolinos'' que son mayormente en las esquinas de las secciones.

Prueba tunel de viento taller

https://www.youtube.com/watch?edit=vd&v=trEZMA998p4

ME2 - Computacion - eausach

Segunda entrega taller

Lamina



Aqui se presenta mi proyecto de taller en el cual se busca obtener relajacion aprovechando los distintos grados de luminosidad presente en cada espacio y su coneccion con el paisaje o el ambiente

A continuacion se vera la lamina dividida en partes para su mejor comprension



                      Primera salida a terreno: Cementerio Catolico



En esta salida nos enfocaremos en la luz y la sombra, las diferentes intensidades de luz que puede presentar este cementerio ya que solo se ilumina con la luz del dia.

Aqui presentare alguna de las fotos que mas me llamaron la atencion por su intensidad de luz y por como la luz entra en los lugares y se va degradando de a poco.



Esta es una de las que mas me llama la atencion por como se ve que de a poco se va iluminando mientras avanza a la salida



Aqui podemos observar como en esta especie de ''capilla'' como se ilumina solo gracias a la luz del sol que entra por las ventanas de los costados



Aqui se puede observar como los pilares interfieren con el paso de la luz y se hace un efecto de franjas de luz a lo largo del pasillo



Esta viste por fuera de uno de los edificios se puede apreciar como en los ''cuartos'' que son unos pasillos largos hacia el otro lado del edificio se van oscureciendo y el grado de luminocidad se hace menor



Con el efecto de en blanco y negro se puede apreciar mejor los grados de luminocidad



En esta imagen se puede observar como se pase de luz a penumbra y sombra y luego se repite el proceso mientras avanza, ya que son lugares que se abren y se cierran a lo largo del camino



Al igual que el anterior se puede apreciar como desde el centro de el pasillo se empieza a iluminar mas mientras se avanza hacia fuera



Bueno y estas son alguna de las imagenes que mas me llamaron la atencion en como actua la sombra y como afecta la estructura de los edificios y pasillos para que se genere sombra y entre la luz del sol para que se iluminen estos espacios













                                        Modelo SketchUp para entrega de computacion

Taller: Primera entrega

El orden geometrico de la sombra

Lamina de el proceso de este proyecto para el taller.
